Essai de densité sur site par cône de sable

La norme NF P94-061-1 définit le protocole de l’essai de densité in situ par méthode du cône de sable, et sur le territoire de Laval, son application prend une dimension particulière. Les alternances entre les schistes argileux du Massif armoricain et les limons de plateau de la Mayenne imposent un contrôle rigoureux de la masse volumique sèche après compactage. L’équipe technique intervient sur les plateformes industrielles de la zone des Touches comme sur les remblais de voirie communale, avec un laboratoire mobile équipé pour fournir un résultat immédiatement exploitable par le conducteur de travaux. Avant d’atteindre la couche de forme, un essai de plaque de charge permet d’évaluer le module EV2, complément indispensable au suivi de portance sur les sols fins lavallois.

Atteindre 98,5 % de l’Optimum Proctor Modifié dans un limon mayennais saturé exige une coordination parfaite entre le laboratoire de chantier et l’atelier de compactage.

Notre approche et périmètre

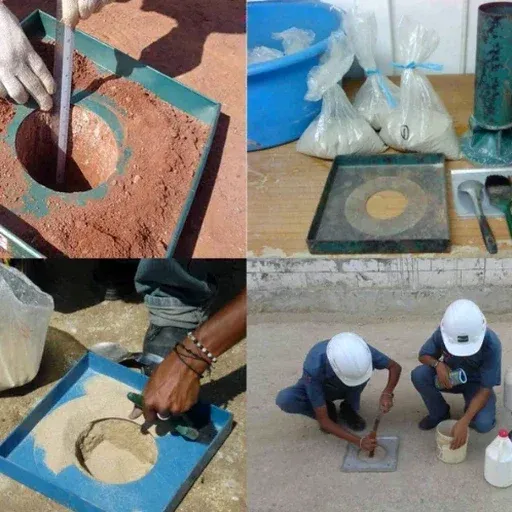

Les plateaux limoneux qui ceinturent la vallée de la Mayenne présentent une sensibilité au retrait-gonflement bien connue des terrassiers locaux. La teneur en eau naturelle des argiles silteuses peut varier de 18 à 28 % selon la saison, ce qui complique l’atteinte des objectifs de densification. Lorsque le matériau refuse de monter en densité, nous couplons le cône de sable avec une analyse granulométrique complète pour vérifier la courbe GTR et détecter un éventuel déficit en éléments fins. L’essai se déroule en excavant soigneusement une cavité de 10 à 15 cm de profondeur, dont le volume est ensuite mesuré par remplacement avec un sable calibré de silice. La masse de sol extraite, séchée et pesée, donne la masse volumique humide puis la densité sèche, que l’on compare au Proctor de référence établi préalablement au laboratoire. Sur les chantiers de la rocade lavalloise, nous réalisons jusqu’à huit points de contrôle par couche élémentaire pour garantir une homogénéité statistique du compactage.

Facteurs du sol local

Le développement urbain de Laval s’est accéléré dans les années 1970 avec la création de la zone industrielle des Touches sur d’anciennes prairies alluviales, où l’on retrouve des remblais hétérogènes parfois mal compactés. Aujourd’hui, la réhabilitation de ces friches ou l’extension des lotissements sur les coteaux de la rive droite exposent les maîtres d’ouvrage à un risque de tassement différentiel. Un remblai contrôlé uniquement en surface, sans essai de densité au cœur de la couche, peut présenter un indice de vide résiduel de 8 à 12 % et se consolider de manière inégale après la première saison pluvieuse. Les sinistres les plus courants concernent les voiries légères et les dallages industriels, où une variation de densité de 3 % entre deux points de contrôle suffit à provoquer une fissuration de retrait. L’essai au cône de sable reste la méthode de référence destructive que les bureaux de contrôle exigent pour libérer les plateformes de bâtiment, car il donne une mesure volumique directe, contrairement aux méthodes nucléaires qui nécessitent un étalonnage local sur les schistes altérés du secteur.

Paramètres techniques

Paramètre	Valeur typique
Norme de référence	NF P94-061-1 (cône de sable)
Plage de mesure	0 à 30 cm de profondeur
Diamètre de la cavité	150 à 200 mm
Sable calibré utilisé	Sable de Fontainebleau ou équivalent
Masse volumique apparente du sable	1,44 à 1,55 t/m³
Résolution de la balance	1 g
Fréquence de contrôle type	1 point par 500 m² par couche
Essais corrélés	Essai Proctor NF P94-093, plaque EV2 NF P94-117

Autres services liés

Contrôle de plateforme complète

Couplage de l’essai au cône de sable avec des essais de plaque EV2 et des sondages au pénétromètre dynamique pour valider la portance q/S avant coulage des fondations superficielles.

Suivi de remblais techniques

Plan de contrôle avec maillage défini en amont, incluant la vérification de la teneur en eau, la mesure de densité par cône de sable et l’analyse de la courbe Proctor correspondante, avec rapport journalier transmis à la maîtrise d’œuvre.

Normes de référence

NF P94-061-1 : détermination de la masse volumique en place – méthode au cône de sable, NF P94-093 : détermination des références de compactage – essai Proctor Normal et Modifié, NF P94-117 : portance – essai de chargement à la plaque EV2, NF EN 16907 : terrassements – spécifications générales pour les remblais contrôlés, Guide GTS (LCPC-Sétra) : classification GTR des sols et objectifs de compactage q/S

Questions et réponses

Quel est le prix d’un essai de densité au cône de sable à Laval ?

Le coût unitaire se situe entre 90 € et 140 € par point de mesure, selon le nombre de points commandés et la distance d’intervention du laboratoire mobile autour de Laval. Une campagne de contrôle sur une demi-journée inclut généralement 8 à 12 essais avec un rapport d’essai complet édité sous 48 heures.

À quelle profondeur peut-on réaliser l’essai au cône de sable ?

La méthode normalisée NF P94-061-1 couvre les mesures jusqu’à environ 30 cm de profondeur, ce qui correspond à l’épaisseur standard d’une couche de remblai compactée. Pour des contrôles au-delà de cette profondeur, on procède par paliers successifs ou l’on bascule vers un essai au densitomètre à membrane sur des fouilles plus profondes.

Combien de points de mesure faut-il prévoir pour une plateforme de 2000 m² ?

En appliquant la fréquence minimale d’un point par 500 m² et par couche compactée, une plateforme de 2000 m² nécessite au moins quatre essais au cône de sable par couche élémentaire. L’équipe technique adapte ce maillage en fonction de l’homogénéité du sol support et des exigences particulières du bureau de contrôle.
